实验室规划设计要如何进行才合理?

发布者:中润官网 发布时间:2021-03-06 14:00 阅读:

  实验室规划设计并不是单纯的选购实验室设备而已,还要综合考虑实验室的总体规划、合理布局和平面设计,以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。那么实验室规划设计要如何进行才合理呢?

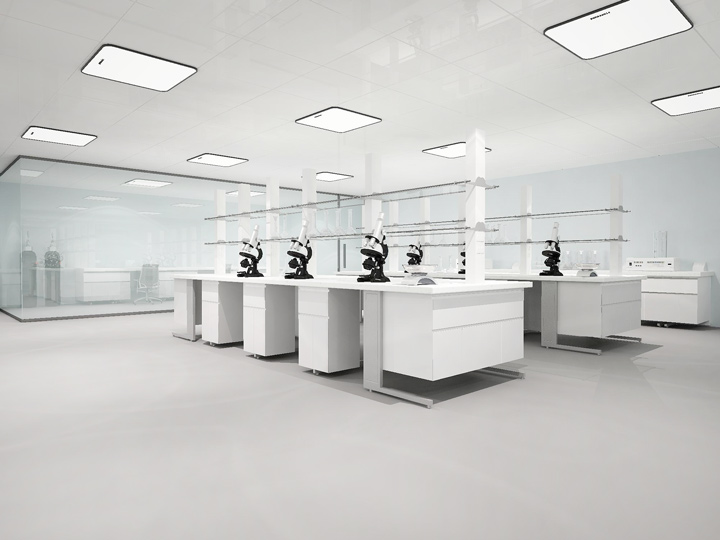

实验室规划设计

  一、合理设计实验室电路

  中国电压标准,交流三相五线制电源380V,50HZ,(红色A、绿色B、黄色C、黑色0、双色保护地)。交流单相三线制电源220V,50HZ,(红色火、黑色0、双色保护地)。合理设计实验室电气,布置线路电线采用铜芯BVR、BV,电线直径、开关大小按照用电容量计算。较大负荷用电器单独设回路,并设计相应自动保护开关。贵重仪器、精密仪器电源,设计交流稳压装置或设隔离电源,以确保仪器安全可靠运行。全部插座,用电器外壳都要良好接地,确保人身安全。合理设计空调、照明。合理设计电加热装置,达到安全可靠使用目的。

  二、合理设计实验室水路

  上水管采用DG15PP材料、PVC材料、开泰管等,水压不小于2.5兆帕,下水采用管DG50 PP材料、PVC、陶瓷,最小坡度不小于5度,下水设U形反水弯,上下水管路材料不宜采用金属。铺设到室外管道另议。实验产生的有毒有害液体,要设计二次蓄水装置,待消毒净化达到排放标准后,再排放。实验室下水管路应设计独立回路,不宜与卫生间等其它下水道连通。

  三、合理设计实验室气路

  为确保安全,实验用各种气体,有条件应远离工作点设计具有防爆性能的房间作为气体室存放,否则需设置带有全自动报警功能的气瓶安全柜存放。实验产生有毒有害气体应设计负压排气系统,确保有毒有害气体不在室内泄露。按照房间大小比例设计相应数量带逆风阀的换气扇,使空气流通顺畅,保持清洁。每个房间都要设计带有过滤装置的通气孔,如果是带有室内走廊的房间也可在门窗上设百叶窗,尺寸按照排气量比例关系计算。

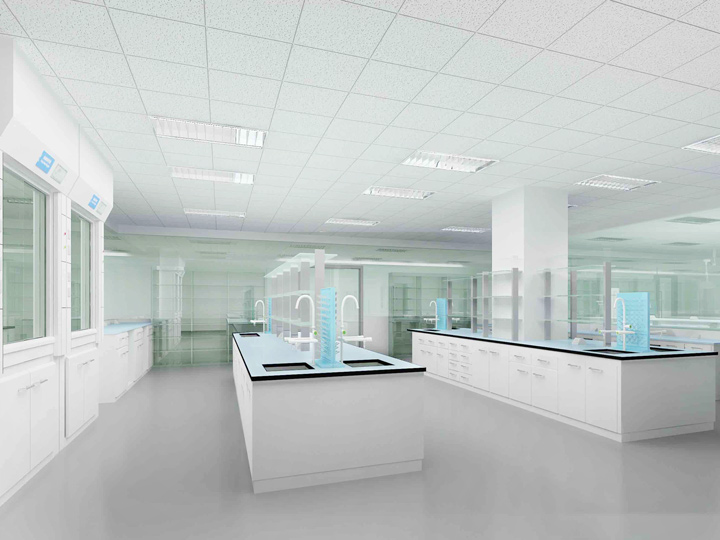

实验室规划设计

  四、合理设计实验室排风

  排风系统工程是实验室建设的关键,通风柜的效果好坏主要在于排风系统设计。排风管的材料首选为FRP无机树脂材料,也可用PVC材料或PP材料风管内壁应制做粗糙面,可减少风流噪声,采用圆形或巨型均可,直径250—500mm,按照排风量要求确定尺寸。FRP防腐风机种类确定:轴流风机、单台通风柜,单原子吸收罩较小风量采用。斜流风机、双台通风柜,双原子吸收罩,略大风量采用。离心风机、多台通风柜或需要排风量较大时采用。屋顶风机(同上)均可选择。防腐风机应安装在室外屋顶,出风口设防雨、鸟罩,还需减振器、逆风阀、消音器、。如果实验室是空调房间安装通风柜,应合理设计补风装置,以避免浪费能源。

  五、合理设计实验室装备,充分利用空间

  利用好现有空间发挥最大作用,使实验室装备布局合理,符合实验操作规律性,达到科学利用空间最佳效果。实验室装备符合人体工程学,长、宽、高标准适合于人性化设计理念。实验室装备设计适合实验工作的工艺流程、工作线路畅通、通道流畅。

  实验室装备设计不能有遮挡光线,遮挡暖气热源等浪费能源现象。实验室装备应采用环保、阻燃、耐腐蚀、强度高等专业材料,经久耐用。生物、基因、物理、化学等不同学科实验室,设计不同类型的基础装备,要确保安全、经济、实用。

实验室规划设计

  以上就是实验室规划设计的合理进行方式。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
