郑州无尘车间建设的标准规范有哪些?

发布者:中润官网 发布时间:2021-07-29 16:15 阅读:

  无尘车间是指空气无尘度达到规定级别的受控空间。其功能是把空气中的微粒子、有害空气、细菌等污染物排除室外,并将室内的无尘度、温度、湿度、室内压力、气流速度与气流分布、噪音、振动、照明及静电控制在某一需求范围内。那么郑州无尘车间建设的标准规范有哪些呢?

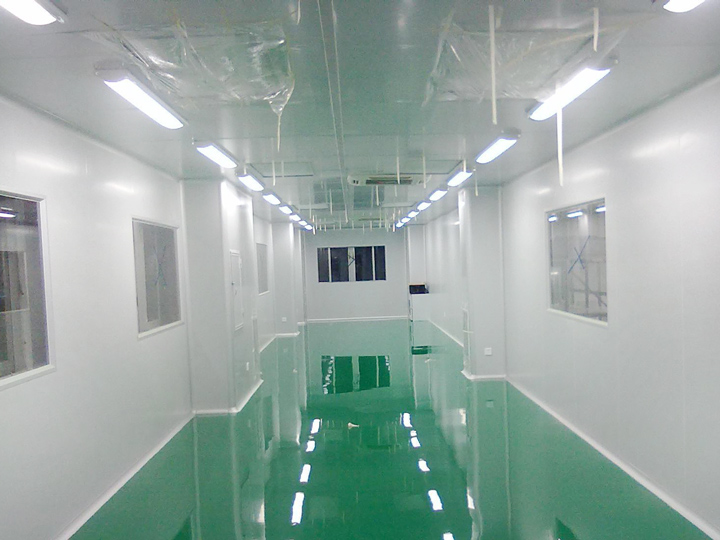

无尘车间

  按照国际惯例,无尘净化级别主要是根据每立方米空气中粒子直径大小划分标准的粒子数量来规定。也就是说所谓无尘并非100%没有一点灰尘,而是控制在一个非常微量的单位上。当然这个标准中符合灰尘标准的颗粒相对于我们常见的灰尘已经是小得微乎其微,但是对于一些精密产品生产,比如光学行业而言,哪怕是一点点的灰尘都会产生非常大的负面影响,所以在光学行业产品的生产上,无尘是必然的要求。

  一、无尘车间的结构组成

  1、无尘车间的构成是由下列各项系统所组成(在所组成的系统分子中是缺一不可的),否则将无法构成一完整且品质良好的无尘车间。

  (1)天花板系统:包括吊杆、纲梁(I-Beam或U-Beam)、天花板格子梁。

  (2)空调系统:包括空气舱、过滤器系统、风车等。

  (3)隔墙板:包括窗户、门。

  (4)地板:包括高架地板或防静电舒美地板。

  (5)照明器具:包括日光灯、黄色灯管等。

  2、无尘车间的建筑主体构造,一般是用钢筋或骨水泥,但无论是何种构造,必须满足如下之条件:

  A.不会因温度变化与振动而发生裂痕。

  B.不易产生微尘粒子,且很难附着粒子。

  C.吸湿性小。

  D.为了维持室内之湿度条件,热绝缘性要高。

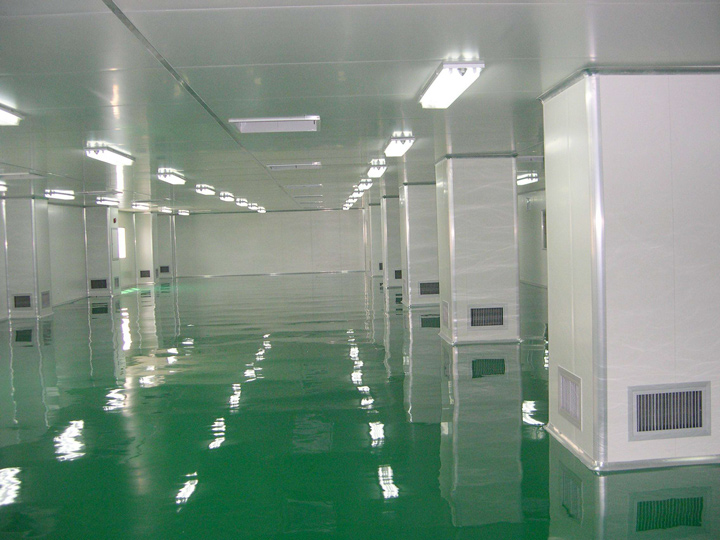

无尘车间

  二、无尘车间的等级

  1、无尘车间等级世界各国均有自定规格,但普遍还是用美国联邦标准209为多,以下仅就209D及209E和世界上其它各国制定标准作介绍与相互比较。

  2、209E与209D等最大的不同在于209E表示单位增加了公制单位,无尘车间等级以‵M′字头表示,如M1、M1.5、M2.5、M3…。依此类推,配合国际公制单位的标准化,M字母后的阿拉伯数目字是以每立方公尺中>=0.5μm的微尘粒子数目字以10的幂次方表示,取指数为的,若微尘粒子数介于前后二者完全幂次方的间,则以1.5、2.5、3.5…表示。

  3、美国联邦标准FS 209D都以英制每立方英尺为单位,日本则是采用公制,即以每立方公尺为单位,以0.1μm微粒子为计数标准。日本标准的表示法以Class 1,Class 2,Class 3……Class8表示,最好的等级为Class 1,最差则为Class 8,以每立方公尺中微尘粒子总数中化为10的幂次方,取其指数而得。

  三、无尘车间控管的项目

  1、能除去空气中飘游的微尘粒子。

  2、能防止微尘粒子的产生。

  3、温度和湿度的控制。

  4、压力的调节。

  5、有害气体的排除。

  6、结构物与隔间的气密性。

  7、静电的防制。

  8、电磁干扰预防。

  9、安全因素的考虑。

  10、节能的考量。

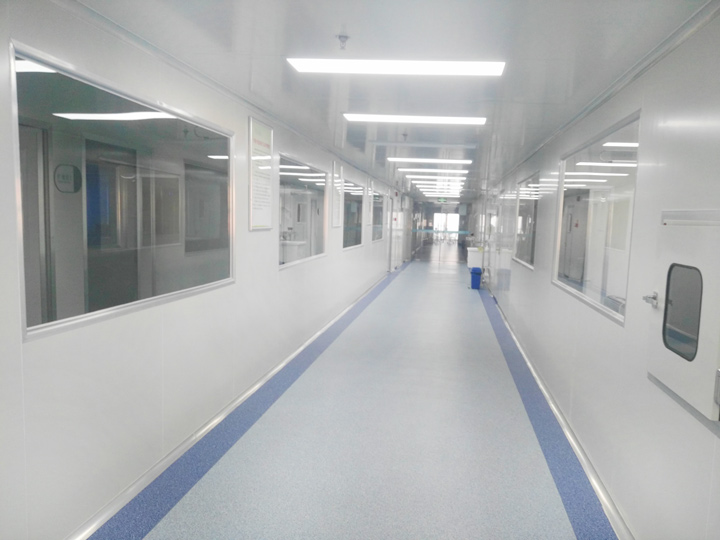

无尘车间

  四、无尘车间之分类

  1、乱流式

  空气由空调箱经风管与无尘车间内之空气过滤器(HEPA)进入无尘车间,并由无尘车间两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于无尘车间等级1,000-100,000级。

  优点:构造简单、系统建造成本,无尘车间之扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高无尘车间等级。

  缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之无尘度,往往须耗时相当长一段时间。

  2、层流式

  层流式空气气流运动成一均匀之直线形,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风,此型式适用于无尘车间等级需定较高之环境使用,一般其无尘车间等级为Class 1~100。其型式可分为二种:

  (1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。

  优点:构造简单,运转后短时间内即可变成稳定。缺点:建造费用比乱流式高,室内空间不易扩充。

  (2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之无尘度,在制程中或工作人员所产生的尘埃可快速排出室外而不会影响其它工作区域。

  优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。

  缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。

  3、复合式

  复合式为将乱流式及层流式予以复合或并用,可提供局部超无尘之空气。

  (1)无尘隧道:以HEPA或ULPA过滤器将制程区域或工作区域100%覆盖使无尘度等级提高至10级以上,可节省安装运转费用。此型式需将作业人员之工作区与产品和机器维修予以隔离,以避免机器维修时影响了工作及品质,ULSI制程大都采用此种型式。

  无尘隧道另有二项优点:A.弹性扩充容易。B.维修设备时可在维修区轻易执行。

  (2)无尘管道:将产品流程经过的自动生产线包围并净化处理,将无尘度等级提至100级以上。因产品和作业员及发尘环境相互隔离,少量之送风即可得到良好之无尘度,可节省能源,不需人工的自动化生产线为最适宜使用。药品、食品业界及半导体业界均适用。

  (3)并装局部无尘室:将无尘室等级10,000~100,000之乱流无尘室内之产品制程区的无尘度等级提高为10~1000级以上,以为生产之用。无尘工作台、无尘工作棚、无尘风柜即属此类。

  无尘工作台:等级Class 1~100级。

  无尘工作棚:为在乱流式之无尘室空间内以防静电之透明塑料布围成一小空间,采用独立之HEPA或ULPA及空调送风机组而成为一较高级之无尘空间,其等级为10~1000级,高度在2.5米左右,覆盖面积约10m2以下,四支支柱并加装活动轮,可为弹性运用。

无尘车间

  以上就是郑州无尘车间建设的标准规范。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
