郑州实验室气路系统设计的注意事项有哪些?

发布者:中润官网 发布时间:2021-07-28 15:46 阅读:

  实验室气路系统是一种将气源通过管路设计集中汇流到用气点的现代化供气设计。这种集中供气方式大大提高了效益,降低了人力资源的消耗并且安全美观,气体输出更加的稳定流畅。实验室供气常采用集中供气系统,那么郑州实验室气路系统设计的注意事项有哪些呢?

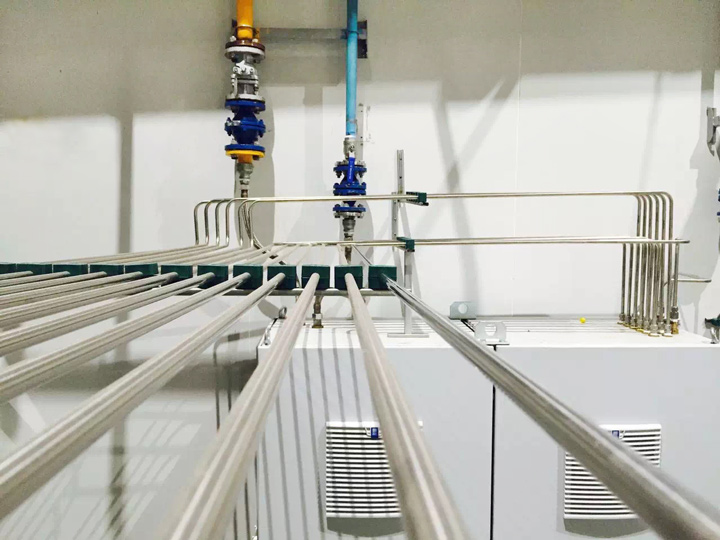

实验室气路系统

  一、集中供气系统气瓶间布置应遵循以下原则:

  1、可燃与助燃气体应分开放置。

  2、相互间可能反应的气体应分开放置。

  3、同类不同浓度的气体应尽量放置在一起。

  4、安装泄漏报警装置。

实验室气路系统

  二、集中供气系统管路设计、规划要点:

  1、气瓶阀出口为GB标准的外螺纹形式,为了便于管路系统与气瓶连接,故从气瓶阀出口到管道系统应设有转换接头(气瓶接头),氮氢空三种气源,每路进气须连接2个钢瓶,并配有手动不间断切换系统和吹扫流路。

  2、由于气瓶内部的气体压力大,使用点的压力较小,气体压力有变化,而且数值差距较大,故应在气瓶出口处设置一级减压阀。另外,由于多种仪器对气体压力的准确性和稳定性要求较高,故应在气体的出口点处设置二级减压阀。

  3、每种气体的系统中应设有在紧急情况下能够快速切断供气的装置—开关阀,为了开关系统的方便和快捷,本项目中开关阀采用球阀。(除高纯O2采用慢开关针阀)。

  4、压缩空气在气瓶间预留一个从生产装置仪表气的引入接口。

  5、为了保持气体的纯度及管道系统的气密性,所有管道采用316L不锈钢管道,内表面经AP处理。

  6、为了便于维修及更换阀件,同时保证系统的气密性,管道与阀件采用高压卡套连接、管道部件之间的连接均采用焊接连接。

  7、气体进入实验室经二级减压后,配置气体过滤器,除水除油除杂质,过滤器采用进口品牌。

  8、实验室醒目处应有管线压力表、调压阀、气体类型标识,每路气体管路出口端及氢气发生器接入端有截止阀。

实验室气路系统

  以上就是郑州实验室气路系统设计的注意事项。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
