实验室气路系统设计时需要考虑哪些因素?

发布者:中润官网 发布时间:2021-07-23 15:37 阅读:

  实验室气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体,如氢气、乙炔等,可能在设计和施工过程中稍有差异,必须加入气体回火防止器等安全控制装置。那么实验室气路系统设计时需要考虑哪些因素呢?

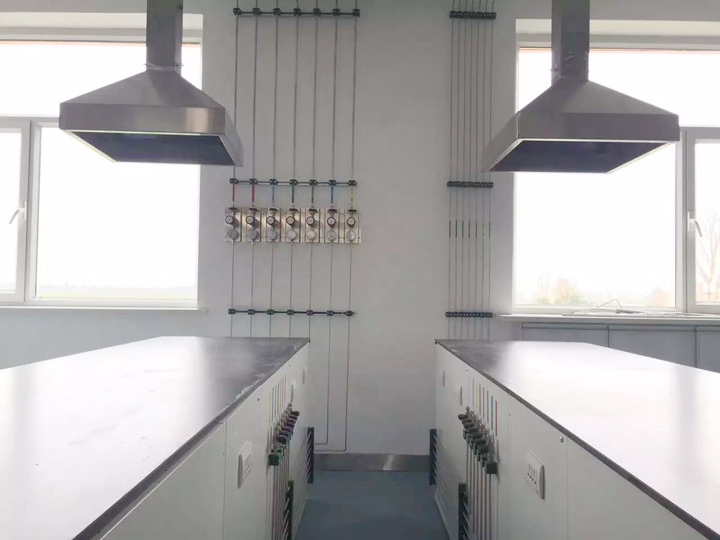

实验室气路系统

  1、管道设计根据仪器端的压力值,用量来确定管径的大小。

  2、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管组成。

  3、所有的管路、阀门、压力表都由高质量的全不锈钢构成,并且都是标准配件。

  4、仪器的气体管路靠在仪器台后面。

  5、易燃气体,如乙炔与氢气,需要和其他气体分开,单独引人。

  6、所有气体管路的连接为无扩口机械夹头。

  7、引到仪器台的气体管路将安装单独的球阀来控制。

  8、所有气体出口为不锈钢球阀,并配备1/8英寸(3·2 mm)转接头。

  9、气体管路所有的支架都要镀锌防腐。

  10、每隔1.5m左右,气体管路就需要有支架。另外根据气体管路弯曲的直径,设置合适的支架位置。

  11、实验气路承包商要保证气体管路系统的清洁,所有气体管路的检验应根据标准程序进行。气体管路要做压力检验,防止管路泄漏。

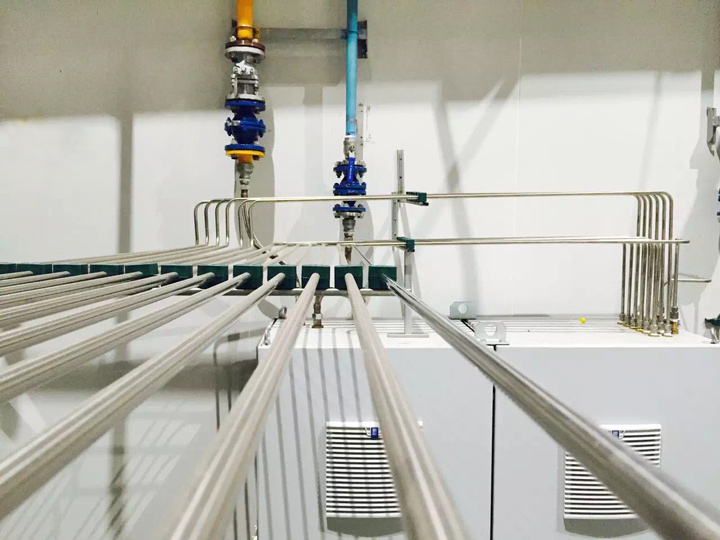

实验室气路系统

  以上就是实验室气路系统设计时需要考虑的一些因素。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
