河南实验室气路安装的具体要求有哪些?

发布者:中润官网 发布时间:2021-06-28 15:27 阅读:

  实验室气路系统主要由气源切换系统、管道系统、调压系统、用气点、监控及报警系统组成。对于一些易燃易爆气体,如氢气、乙炔等,可能在设计和施工过程中稍有差异,必须加入气体回火防止器等安全控制装置。那么河南实验室气路安装的具体要求有哪些呢?

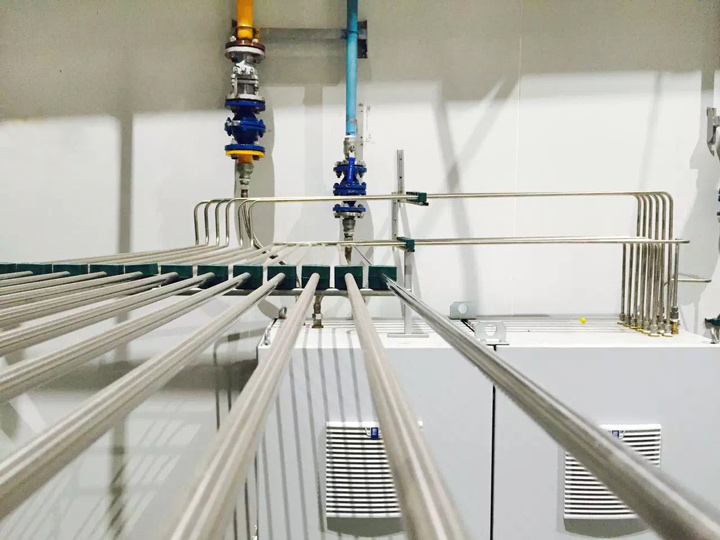

实验室气路系统

  1、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管(BA级)组成。铜管只使用在气体管路的末端,对气体纯度要求不是太严格的地方。(比如通风柜)。

  2、气体管道不得和电缆、导电线路同架铺设。

  3、易燃气体,如乙炔需要和其他气体分开单独引入。氢气管道若与其他可燃气体管道平行敷设时,其间距不应小于0.5M。交叉敷设时间距不应小于0.25M。分层敷设时氢气管道应位于上方。

  4、压缩空气在管路上有过滤杂质和水分的净化装置,此净化装置需要并联一路,用单独的阀门隔离,以方便对过滤装置进行维修。

  5、高纯气体管路的连接为无缝焊接。连接到阀门或调节装置时才可以使用接头配件。

  6、 每个实验室都要有单独的控制阀、减压阀和压力表。

  7、引到工作台的气体管路要安装单独的控制阀。工作台上要均匀排放各种气体的控制阀门。在氦气管路前面建议安装气体净化装置。

  8、每隔1.5米左右,气体管路就需要有支架。另外根据气体管路弯曲的半径,设置合适的支架位置。所有弯曲处都要有支撑。气体管路所有的支架都要进行镀锌防腐处理。

  9、不锈钢管件在现场安装时方可启封,启封后均要适用5N的高纯气体吹扫后才能接入系统。整个系统安装完成后,还要再使用5N的高纯氮气进行大流量吹扫,以确保整个系统的洁净度。

  10、供气系统安装完成后,根据要求进行相关的强度测试、密封测试和稳定性测试。

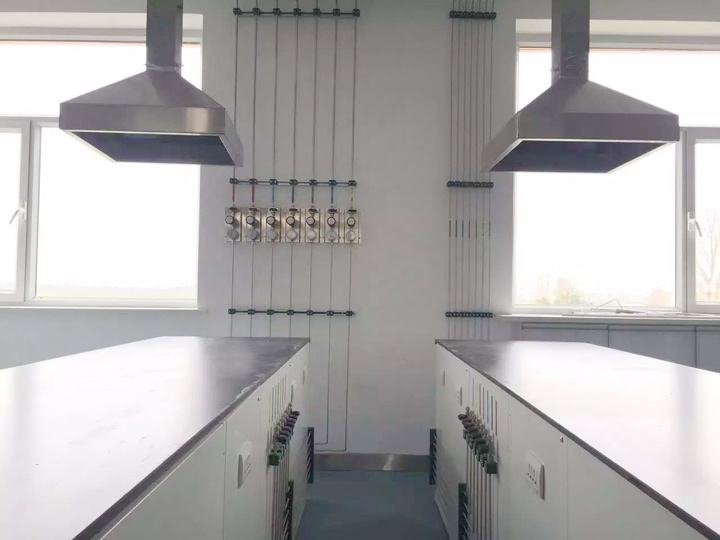

实验室气路系统

  以上就是河南实验室气路安装的具体要求。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
