河南实验室气路系统该如何设计?

发布者:中润官网 发布时间:2021-06-23 14:50 阅读:

  实验室气路系统主要应用于处理高纯度气体,或有毒气体和腐蚀性气体的控制设备,是真正的针对实验室的气路系统。那么河南实验室气路系统该如何设计呢?

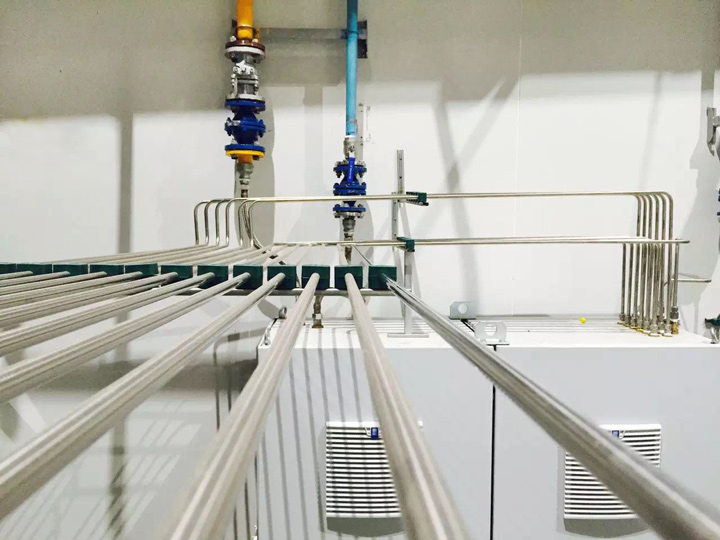

实验室气路系统

  一、实验室气路系统的整体要求:

  1、设计施工必须符合相关的规范和要求,实验室气体采用集中供气,有实验室外专用供气区域用管路引进,每种气体都有主供和备供气瓶。

  2、安装时自动切换面板供气,保障不间断供气,控制阀门和减压阀门都应该安装在实验室外,应使用不锈钢管输送,每隔1.5米就设有支架固定墙面。

  3、实验室内所有管路都安装在天花板下方,沿墙名设,明确标明连接气体,指示气体的流向。

  二、实验室气路系统布局要求:

  1、气瓶间内压力调节面板气路连接,管道内应保持表面光洁度,每一种气体都选用特定的管道,管道内穿过障碍物必须使用管套,并且采用不可燃材料填充空隙。

  2、管道三通全部采用焊接三通实现连接,保障气体传输质量,在管道和墙体固定牢固,选用耐火材料,铺设过程中横平竖直,保障管道走线度和管道间的间距,尽量减少弯曲,防止被传输的气体压力和流量损失过大,设计合适的拐弯半径。

  3、系统布线应尽量减少接缝以降低泄漏的可能性,压力调节面板和气路控制终端上粘贴气路编号、气体种类、浓度等标识。

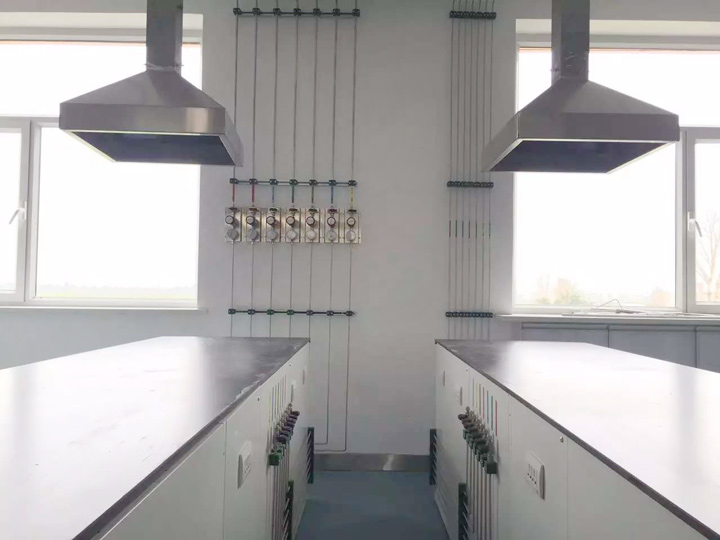

实验室气路系统

  以上就是河南实验室气路系统的设计方案。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
