实验室气体管路设计的相关标准有哪些?

发布者:中润官网 发布时间:2021-06-04 15:04 阅读:

  实验室设计的过程中,会涉及到气路。一般实验室用气主要有不燃气体(氮气、二氧化碳)、惰性气体、易燃气体、剧毒气体、助燃气体组成。所以在设计实验室的过程中,就需要考虑到实验室气体管路的安装等问题。

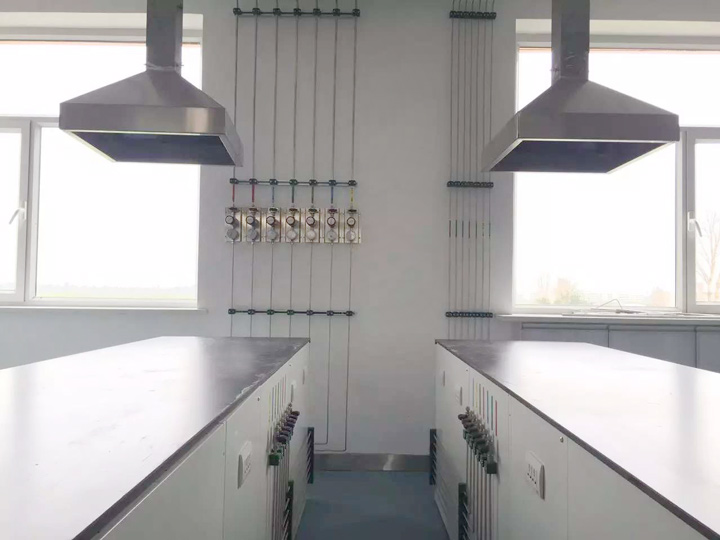

实验室气体管路

  在实验室气体管路中的设计,需要做到以下几点:

  1、管道设计根据仪器端的压力值,用量来确定管径的大小。

  2、所有气体管路都由高质量的、完全退火型、无缝连接的不锈钢管组成。

  3、所有的管路、阀门、压力表都由高质量的全不锈钢构成,并且都是标准配件。

  4、仪器的气体管路靠在仪器台后面。

  5、易燃气体,如乙炔与氢气,需要和其他气体分开,单独引人。

  6、所有气体管路的连接为无扩口机械夹头。

  7、引到仪器台的气体管路将安装单独的球阀来控制。

  8、所有气体出口为不锈钢球阀,并配备1/8英寸(3·2 mm)转接头。

  9、气体管路所有的支架都要镀锌防腐。

  10、每隔1·5 m左右,气体管路就需要有支架。另外根据气体管路弯曲的直径,设置合适的支架位置。

  11、实验气路承包商要保证气体管路系统的清洁,所有气体管路的检验应根据标准程序进行。气体管路要做压力检验,防止管路泄漏。

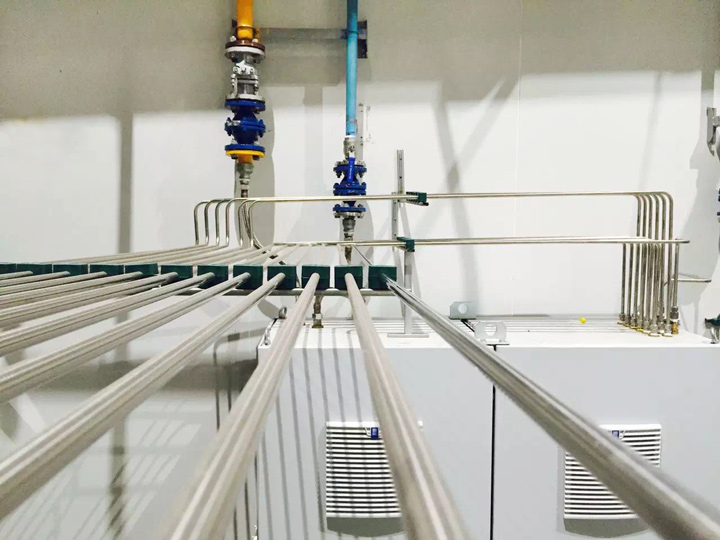

实验室气体管路

  以上就是实验室气体管路设计的相关标准。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
