实验室供气系统的设计安装方案有哪些?

发布者:中润官网 发布时间:2021-05-25 16:24 阅读:

  实验室集中供气系统是专为高精度分析测试设备所用高纯工作气体的传输而设计,系统需要为分析设备提供压力、流量稳定且经过长距离传输后纯度不变的高纯气体以满足各种高精度分析设备的使用要求。

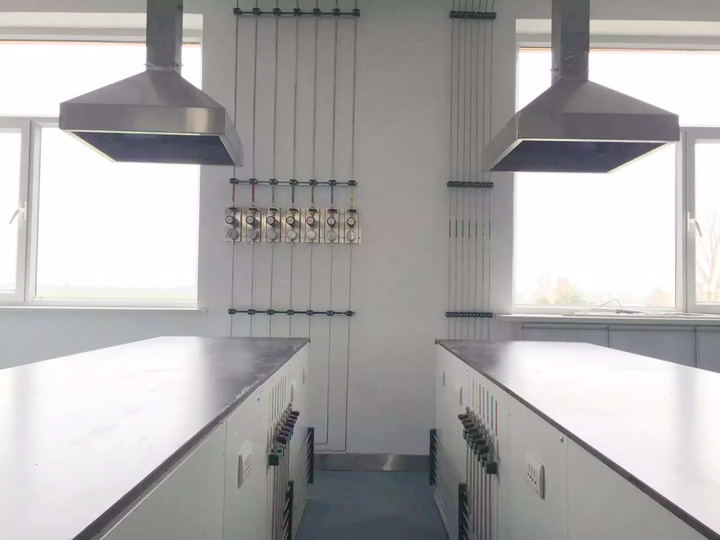

实验室集中供气系统

  一、实验室集中供气系统气瓶间布局

  1、由于存放的气体由于有可燃性气体和助燃气体,按国家规定必须分库存放。分别放入不同的气瓶间内。

  2、气瓶间内设立一次调压面板,其中二托一面板带吹扫不锈钢面板4套。

  3、减压器入口前需加装过滤网以防止颗粒等杂质污染系统。

  4、所有调压面板均配备吹扫阀,可实现对面板的清洁吹扫置换。

  5、奥飞克减压器及相关管件均需牢固的固定在气体控制面板上,面板应设计的紧凑而合理,以尽量减少系统中的死体积。

  6、奥飞克气体控制面板应采用全不锈钢材料制成,并且牢固的固定在可靠的位置上,确保其安全性。

  7、气瓶间内存放的气瓶采用带防倒链的气瓶架固定,气瓶支架坚固耐用、美观大方。

  8、气瓶间内的气体钢瓶与减压器器之间采用SS316L高压金属软管或不锈钢盘管连接无渗透。高压软管为柔性软管,以保证连接的方便性。并自导防护钢缆,预防极端情况下,钢瓶阀损坏等现象带来的高压“抽鞭”事故。减压器与管道的连接方式为双环卡套。

  9、高压软管上的钢瓶接头必需与钢瓶角阀的规格相匹配,以确保连接的可靠性。

  10、排空气路应分类收集、固定牢固并排放至室外安全地点。

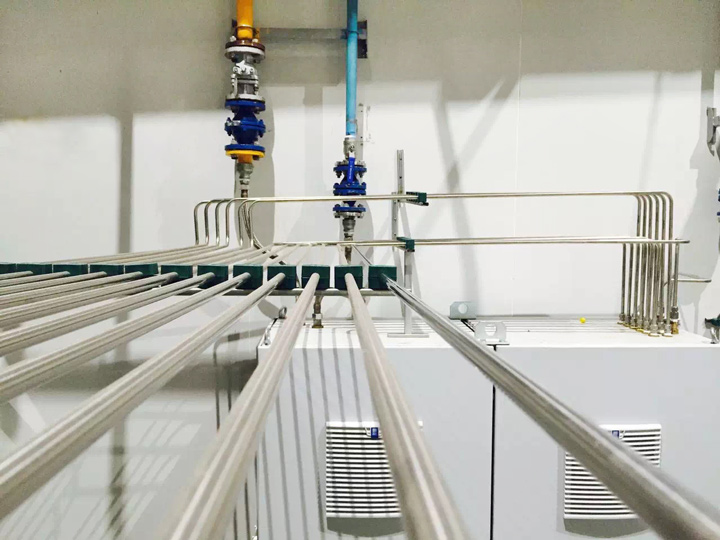

实验室集中供气系统

  以上就是实验室供气系统的设计安装方案。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
