实验室规划设计的基本要素都有哪些?

发布者:中润官网 发布时间:2021-04-25 14:48 阅读:

  实验室规划设计无论是新建、扩建、或是改建项目,都不再只是选购一下合理的实验家具与仪器设备,还要综合考虑实验室的总体规划、合理布局和平面设计,强弱电、供气、通风、空调、环境保护、空气净化、安全措施、给排水等基础设施和基本条件。那么实验室规划设计的基本要素都有哪些呢?

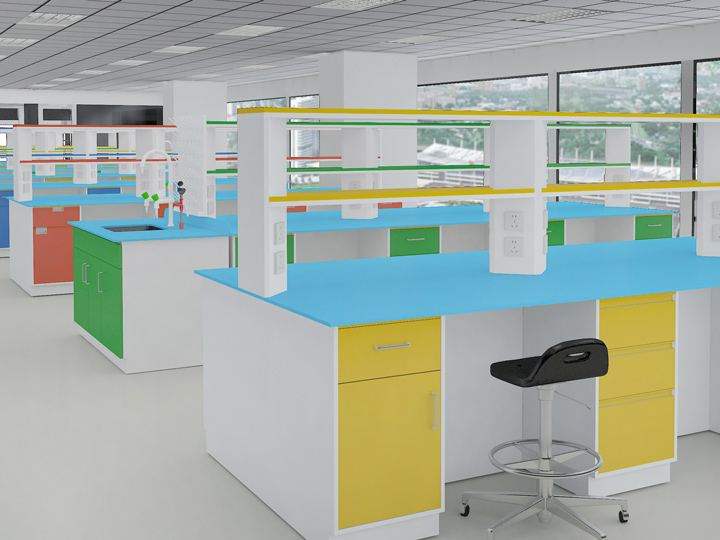

实验室规划设计

  一、通风系统设计

  在开展实验室设计工作之前,设计师应根据该实验流程来确定外形尺寸、数量、电压功率仪器的种类、规格型号等参数以及摆放位置,并要有针对性的做出仪器电源、供气、给排水、纯净水以及排风管道接口的设计。根据仪器数量及摆放位置确定各实验区域所需要的空间和面积,分割利用有效空间。设计师规划仪器摆放区域时不仅要考虑方便实验工作,还必须考虑楼面承重等安全问题,继而来做出对实验室通风系统的设计。

  二、实验室湿度需求

  实验室对于温度和湿度都要自身的要求,根据实验要求设计,一般的理化室采用普通的分体空调或多联机即可,而精密仪器室对温湿度有一定的要求,比如ICP、ICP-MS等。同时,对于一些特殊的实验室如纸品检测、纺织面料和纤维检验等对温湿度都有更高的要求,设计师在规划这样的实验室时需要依据标准和实际需求有针对性的选材,确保实验室的温湿度达到行业要求值。

  三、照度及噪音控制设计

  实验室内装修前,设计师向施工方提出实验室的照度要求,建成后再进行照度检测,机房照度约为285-319lux,核心工作区照度约为375-384lux,才基本符合BSL-2实验室建设标准。根据SLD中检实验室技术工程师的过往经验可知,设计时采取水电独立措施后实验室环境噪音会明显减小,尤其是在相对独立的核心工作区测定分贝数与普通诊室基本相同。根据《生物安全实验室建筑技术规范》(BSL-2)要求实验室照度不低于300Lux,噪声不超过68dB。

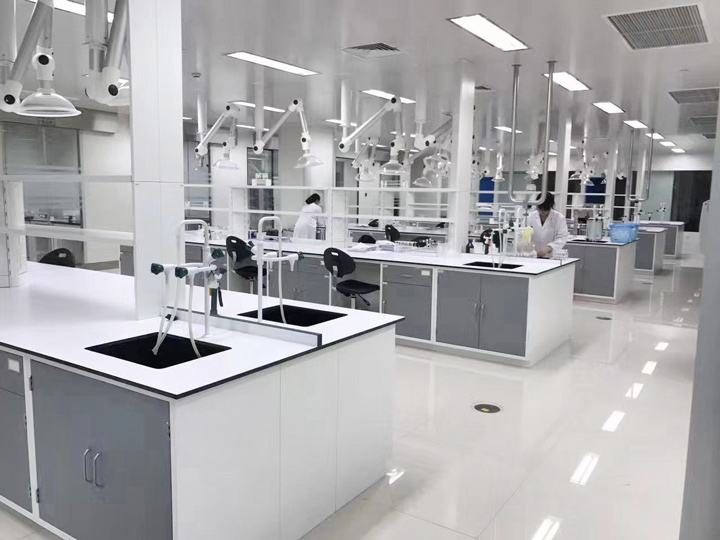

实验室规划设计

  四、实验室平面布局设计

  根据实验室性质、实验类型、实验室的目标定位、实验室的功能要求以及实验工艺流程等因素来更好的确定实验室的平面布局要如何实际,并按照国家相关标准针对实验室现有场地进行科学、合理的功能间布局和规划的工作。

  实验室平面设计要求实验室设计师必须熟悉实验室相关标准和规范、建筑装饰要求以及所设计的实验室实验工艺流程等综合知识。

  五、实验室面积及仪器摆放

  实验室面积有限,如果充分的利于有限的面积并对仪器区域划分和摆放也是很重要的一项内容。在正式开展实验室设计工作之前,根据该实验流程来确定仪器的种类、外形尺寸、数量、电压功率、规格型号等参数以及摆放位置,并有针对性地做出仪器电源、供气、给排水、纯净水以及排风管道接口的设计。根据仪器数量及摆放位置合理分割有效利用空间,以此来确定各实验区域所需面积,设计师规划仪器摆放区域时不仅要考虑方便实验工作,还必须考虑楼面承重等安全问题。

  六、净化以及净化等级设计

  实验室建设前应根据《微生物和生物医学实验室生物安全通用准则》、《实验室生物安全通用要求》和《病原微生物实验室生物安全管理条例》(国务院424号令)等法规要求进行生物安全评估,确定实验室是否需要净化以及净化等级。

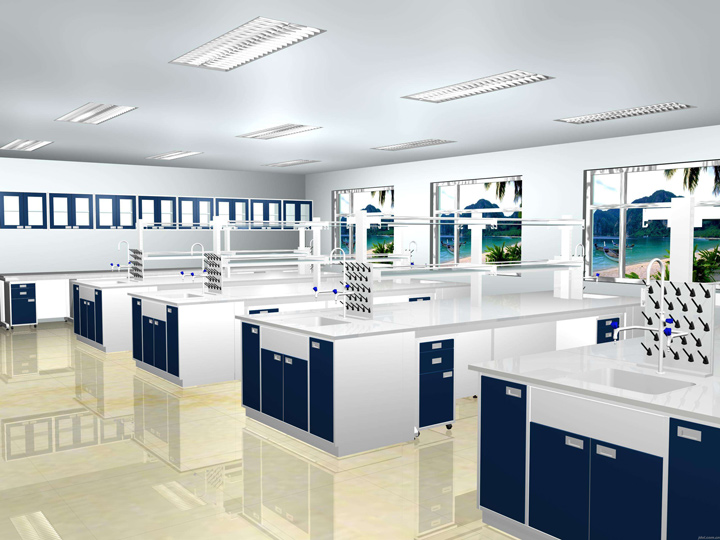

实验室规划设计

  七、给排水设计

  自来水和纯净水是实验室的主要给排水,而实验室给排水最好都是采用暗装,如果设计有遗漏将会给后期的实验室运营管理带来很大麻烦。

  (1)对于自来水,实验室给水管道建议选用优质的U-PVC管道,主管可以选用6′,支管可以选用4′;排水管选用优质的PPR管道,一般选择?50或?75,特殊情况管道可以选用?110的。

  (2)对于纯净水,根据所有设备满负荷运行所需纯水水量及等级确定合适纯净水制水设备,确保所选净水设备的水处理能力预留足够空间。设计中将噪音最大的气泵和纯水处理仪放置在中心实验室后部独立的水机房。纯水仪防漏管道直接联通实验室排水系统,并在机房内设置吸水泵,方便处理一定程度的泄露。此外,还应在实验室仪器轴线上设置两个地底凹槽,将排水管路全部铺设在地下。

  八、电气工程设计

  实验室电气工程设计包含强电和弱电。强电方面主要包含仪器用电、照明用电等;弱电包含:网络、数据通信、广播、视频监控等。

  (1)强电设计:应根据各仪器设备功率汇总,按功能间、楼层、整栋大楼逐级统计,依据电气工程学相关知识进行配电系统的设计。每个仪器间单独设置房间终端配电箱,而且主要仪器需要单独留出一个电路回路,不能与房间照明或其它插座串联,这样做主要是满足仪器设备的使用和后续维护要求。楼层配电箱应安置在专用的配电房,设置安全门锁,需专人管理。

  (2)弱电设计:针对科技发展趋势和现代化实验室发展要求,小编建议主要房间都要设计多个网络通讯端口和至少一个电话接口;实验室设计阶段需要在主要通道设计摄像头以便进行实验室管理监控,有条件的还可以每个房间设计,甚至重要精密仪器室要单独设置摄像监控。

实验室规划设计

  以上就是实验室规划设计的一些基本要素。更多实验室相关产品信息,敬请关注河南中润实验工程公司官网,产品咨询及实验室EPC设计建设请联系网站客服。
